地暖是一項龐大且復雜的系統工程，根據作用的不同，可以將地暖劃分為四個不同的系統，任何一個完美的地暖都需要這四個系統的緊密合作，相輔相成。
水地暖四系統：
熱源系統(產生熱量)：壁掛爐
管道系統(傳輸熱量)：主管+盤管
保溫系統(防止熱量流失)：擠塑板+反射膜+邊界保溫條
控制系統(調控溫度)：分集水器+溫控器
一、熱源系統

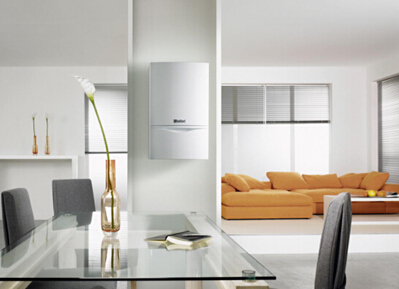

壁掛爐是地暖的熱源，為地暖提供運行所需的熱量(熱水)，它相當于我們人體的心臟，為人體輸送源源不斷的血液。
壁掛爐具有防凍保護、防干燒保護、意外熄火保護、溫度過高保護、水泵防卡死保護等多種安全保護措施?？梢酝饨邮覂葴乜仄鳎詫崿F個性化溫度調控和節能的目的。
壁掛爐也是地暖品牌競爭最為激烈的地暖設備，采暖壁掛爐最常見的是燃氣式壁掛爐，按氣種的劃分有人工煤氣、天燃氣等。
二、管道系統

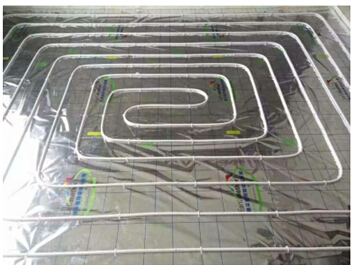

管道是地采暖低溫熱水循環的一種載體管材，地暖主管道和地暖盤管都屬于管道系統，它就像我們人體里的血管，負責運載和輸送來自心臟的血液。
地暖的壽命和地暖管材的選擇有很大的關系，行業發展到現在，地暖管材的壽命一般為50年。按材質的不同，地暖盤管可以分為PE-RT管、PEX管、PB管、鋁塑復合管等。目前市面上使用較多的是PE-RT管和PEX系列地暖管。
三、保溫系統

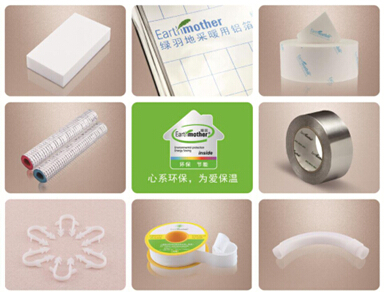

保溫系統是由保溫板、反射膜、邊界保溫條、伸縮縫等基礎材料構成，它相當于我們冬天時候穿的棉襖，起到抵御風寒和重要的保暖的作用，是直接決定地暖耗能的關鍵因素。
保溫板應具有連續均勻的表層及閉孔式蜂窩結構和極低的吸水率，它的作用是阻止熱量向下傳遞，降低結構層的無效熱耗損。這就要求保溫層材料的具有很好的保溫絕熱的效果。隔熱材料應采用導熱系數小，吸濕率低，具有足夠的承載能力的材料，并且不含殖菌源，不得有散發異味及可能危害健康的揮發物。
反射膜由兩層PET和一層鋁箔構成(食品包裝也常用鋁箔來保溫)，不應使用已經淘汰的無紡布反射膜。反射膜作為一種熱反射材料，它能夠有效的降低熱能的散失，并且起到加速升溫的作用。反射率和耐腐蝕性是衡量反射膜好壞的基本標準，反射率決定了節能性，耐腐蝕性決定了反射膜的使用壽命。
邊界保溫條的主要材質是EVA(小孩爬行墊也是EVA的)。地暖中熱能損失除去有圍護結構保溫差造成的熱量散失外，還有就是通過墻體傳導熱造成的熱量損失。邊界保溫條的目的就是減少熱量通過墻體向外部傳遞，降低地暖系統的熱損失。另一方面，邊界保溫條還有著伸縮縫的作用，所以邊界保溫條也非常重要。
四、控制系統
控制系統包括了分集水器、溫控器、電熱執行器等一些對地暖采暖循環起到溫度控制和流速控制的器材部件。
分集水器包括分集水干管、排氣、泄水裝置、支路閥門和連接配件等(分配熱水和回收熱水)，它就像我們人體的主動脈和主靜脈一樣，把血液輸送到身體的各個地方，并負責血液的回收。分集水器的作用是把整個地暖系統的熱水均勻的分配到每個支路里，在地暖管內循環后匯集到一起，在水泵壓力的作用下然后再分配，來保證整個采暖系統的安全正常運行。
地暖溫控器：通過感溫探頭精確檢測室內溫度，把測量的溫度信號傳至溫控器內部與我們用戶設定溫度進行對比，直至室內溫度自動調整至我們設定的理想溫度。常見的有液晶屏幕溫控器，新型的有無線可編程溫控器，可實現定時或多時段編程功能。
簡而言之，地暖就是由熱源系統(壁掛爐)，管道系統(主管和盤管)，保溫系統(地暖輔材)和控制系統(分集水器、溫控器)構成的一套標準的采暖系統，地暖系統的每項材料都很重要，切勿因小失大。
